扭矩传感器

FA606

小量程动态扭矩传感器

FA606动态扭矩传感器能够测得该弹性轴受扭的电信号，是采用应变电测技术，在弹性轴上组成应变桥，从而向应变桥提供电源。将信号放大后，经过压频转化，变成与应变成正比的频率信号。

额定量程5~5000N.m

输出 / 灵敏度详见产品资料

材质详见产品资料

量程、精度、尺寸等参数可根据需求咨询定制。

查看 2026 样册对应页

商品名称: 小量程动态扭矩传感器FA606

产品技术资料

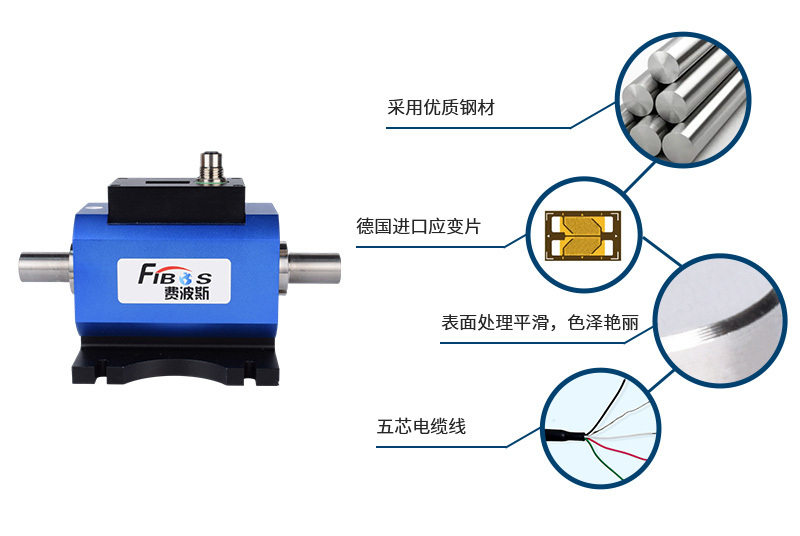

产品特点

既可以测量静态扭矩，也可以测量动态扭矩；
检测精度高，稳定性好；抗干扰性强;
体积小，重量轻，多种安装结构，易于安装使用；
不需反复调零即可连续测量正反转扭矩;
没有导电环等磨损件，可以高转速长时间运行；
传感器输出高电平频率信号可直接送计算机处理；
测量弹性体强度大可承受100%的过载

技术参数

参数	技术指标
额定量程	5~5000N.m
输出信号	5~15Khz/4-20mA/0-5或10V/RS485
转速范围	0~8000转/分
零点输出	±2%mV/V
非线性	≤0.3%F.S.
滞后	≤0.5%F.S.
重复性	≤0.2%F.S.
绝缘电阻	≥2000MΩ/100V(DC)
激励电压	±15VDC（频率信号） 24VDC（电压，电流信号）
工作温度范围	-20~60℃
安全过载	150%F.S.
极限过载	200%F.S.
电缆线尺寸	3m
防护等级	IP66
相对湿度	0-90%RH

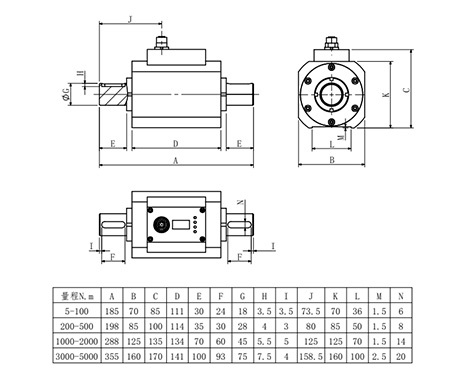

产品尺寸图

安装尺寸

产品技术资料

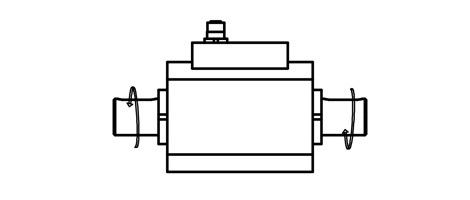

受力方式

产品技术资料

配线图

产品技术资料

搭配显示测量精准

测力称重传感器自身输出为MV信号，需要放大转换才能显示数值或输出信号给上位机、PLC等。

产品技术资料

产品应用

动态扭矩传感器一般用来测试扭矩剧烈变动的场合，需要实施扑捉扭矩或扭矩峰值，如拧紧机、电动扳手、电机输出扭矩、发动机输出扭矩、钻杆扭矩。个别场合因为测试的对象是旋转的，为方便测试，动态扭矩传感器也能旋转。还可用于污水处理系统中的扭矩及功率的检测，风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测；实验室，测试部门以及生产监控和质量控制；过程工业和流程工业中。
