扭矩传感器
FA602
微型静态扭力传感器

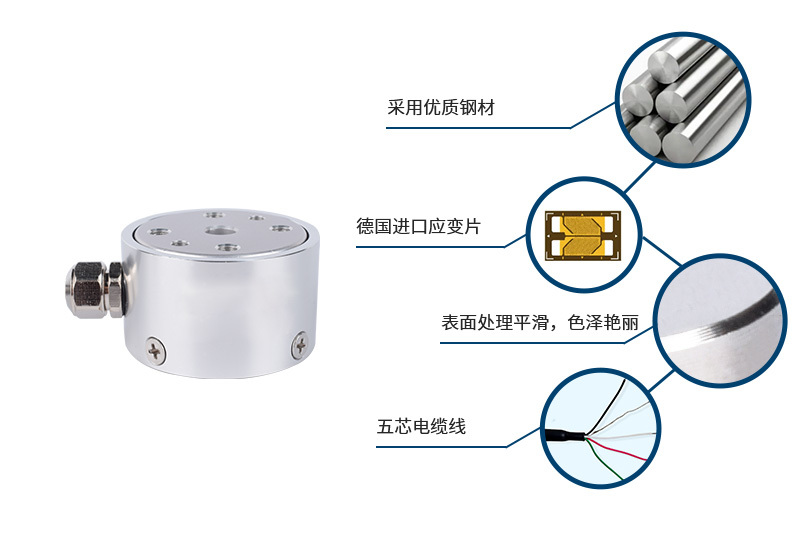

FA602静态扭矩传感器是根据电阻应变原理把扭转力矩产生的应变转换成与其成线性关系的电信号的仪器，采用不锈钢或铝合金材质，小柱式法兰结构安装方便。（采用应变片电测技术,在弹性轴上组成应变桥,向应变桥提供电源即可测得该弹性轴受扭的电信号。将该应变信号放大后，经过压/频转换，变成与扭应变成正比的频率信号。或者直接输出标准4～20mA电流信号及1～5V电压信号。）
额定量程1,2,3,5,10,20,30,50 ,100N.m
输出 / 灵敏度1.5±10%mV/V
材质不锈钢/铝合金
量程、精度、尺寸等参数可根据需求咨询定制。
查看 2026 样册对应页-
- 商品名称: 微型静态扭力传感器FA602
FA602静态扭矩传感器是根据电阻应变原理把扭转力矩产生的应变转换成与其成线性关系的电信号的仪器，采用不锈钢或铝合金材质，小柱式法兰结构安装方便。（采用应变片电测技术,在弹性轴上组成应变桥,向应变桥提供电源即可测得该弹性轴受扭的电信号。将该应变信号放大后，经过压/频转换，变成与扭应变成正比的频率信号。或者直接输出标准4～20mA电流信号及1～5V电压信号。）
产品特点
适用于检测非旋转体的扭矩值.最大偏转角度为≥360度。开机即可进入工作状态，勿需预热过程。
检测精度高、稳定性好、抗干扰性强。
不需反复调零即可连续测量正反扭矩。
体积小、重量轻、易于安装。
传感器可脱离二次仪表独立使用，只要按插座针号提供+24V电源即可输出阻抗与扭矩成正比的电流、电压或频率信号。技术参数
参数 技术指标 额定量程 1,2,3,5,10,20,30,50
,100N.m
输出灵敏度 1.5±10%mV/V

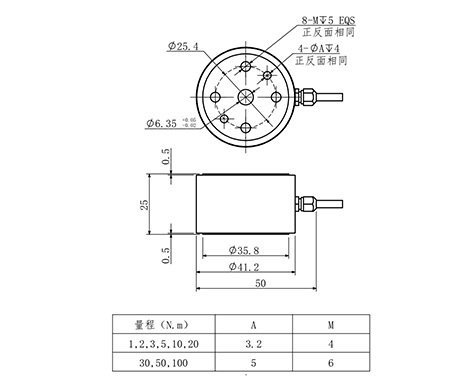

零点输出 ±0.02mV/V 蠕变 ≤0.2%F.S. 非线性 ≤0.2%F.S. 滞后 ≤0.3%F.S. 重复性 ≤0.1%F.S. 输入电阻 350±5Ω 输出电阻 350±5Ω 温度灵敏度漂移 0.05%F.S./10℃ 零点温度漂移 0.05%F.S./10℃ 绝缘电阻 ≥5000MΩ/100V(DC) 激励电压 5~15V 最大激励电压 20V 温度补偿范围 -10~60℃ 工作温度范围 -20~80℃ 安全过载 120%F.S. 极限过载 150%F.S. 电缆线尺寸 φ3X3000mm 产品重量 0.3kg 材料 不锈钢/铝合金 产品尺寸图
安装尺寸

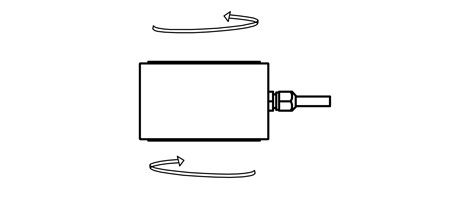

受力方式
配线图
搭配显示 测量精准
测力称重传感器自身输出为MV信号，需要放大转换才能显示数值或输出信号给上位机、PLC等。
产品应用
静态扭矩传感器一般用来测试扭矩缓慢变动的场合，采样速度一般低于50次每秒，如测试手动扭矩扳手，变速器的静载扭矩等。还可用于污水处理系统中的扭矩及功率的检测，风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测；实验室，测试部门以及生产监控和质量控制；过程工业和流程工业中。
