扭矩传感器

FA603

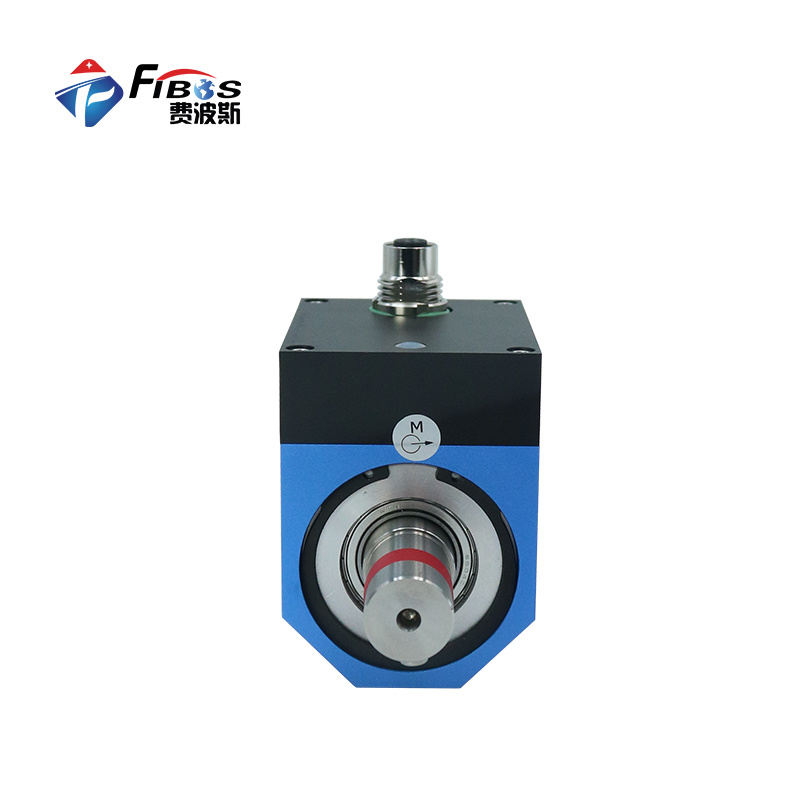

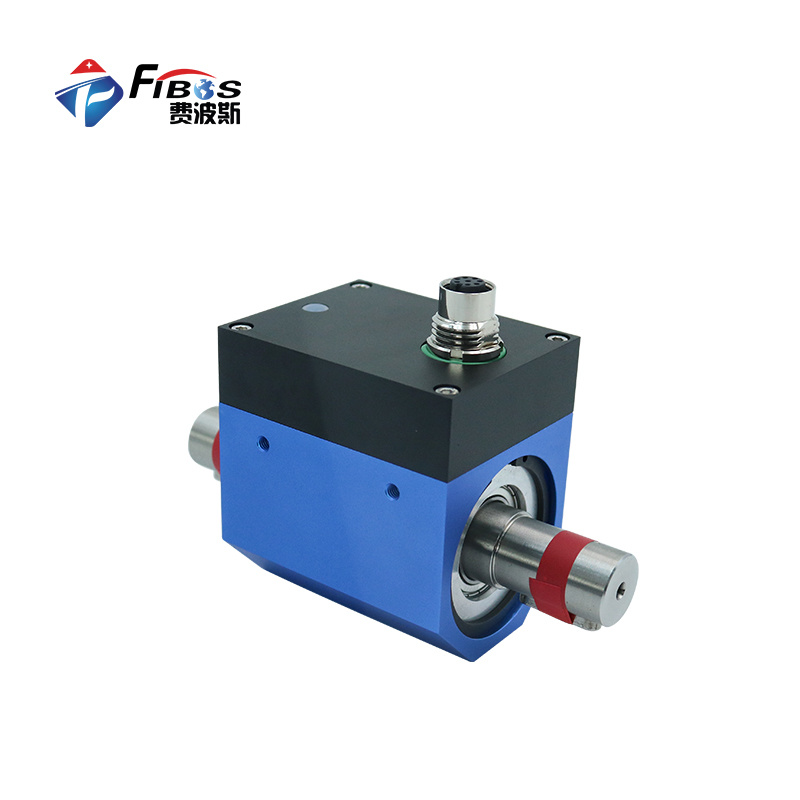

微型动态扭矩传感器

FA603动态扭矩传感器能够测得该弹性轴受扭的电信号，是采用应变电测技术，在弹性轴上组成应变桥，从而向应变桥提供电源。将信号放大后，经过压频转化，变成与应变成正比的频率信号。

额定量程5,10,20,30,50,100,200,300,500Nm

输出 / 灵敏度详见产品资料

材质详见产品资料

量程、精度、尺寸等参数可根据需求咨询定制。

查看 2026 样册对应页

商品名称: 微型动态扭矩传感器FA603

产品技术资料

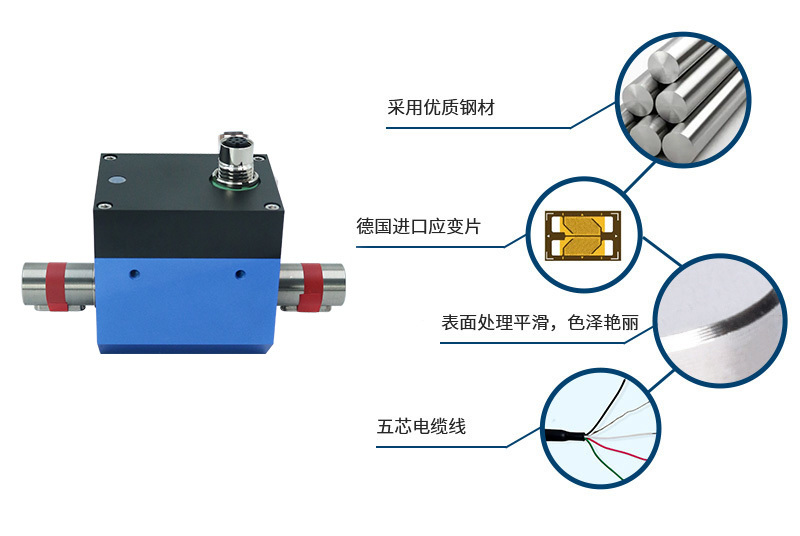

产品特点

既可以测量静止扭矩，也可以测量旋转转矩;
既可以测量静态扭矩，也可以测量动态扭矩；
检测精度高，稳定性好；抗干扰性强;
体积小，重量轻，多种安装结构，易于安装使用；
不需反复调零即可连续测量正反转扭矩;
没有导电环等磨损件，可以高转速长时间运行；
传感器输出高电平频率信号可直接送计算机处理；
测量弹性体强度大可承受100%的过载

技术参数

参数	技术指标
额定量程	5,10,20,30,50,100,200,300,500Nm
扭矩输出	10±5KHZ，4~20mA,0±5/10VDC, RS485/RS232
精度%FS	±0.1,0.2
供电	12-30VDC
零点温度影响%RO/℃	±0.02
量程温度影响%RO/℃	±0.02
补偿温度范围	-10~+60℃
工作温度	-20~+80℃
电气连接	6-pin或8-pin
安全过载	150%RO
绝缘电阻	≥2000MΩ(100VDC)
频率响应	200Hz
标准电缆长度	5m(需加长，订货时说明)

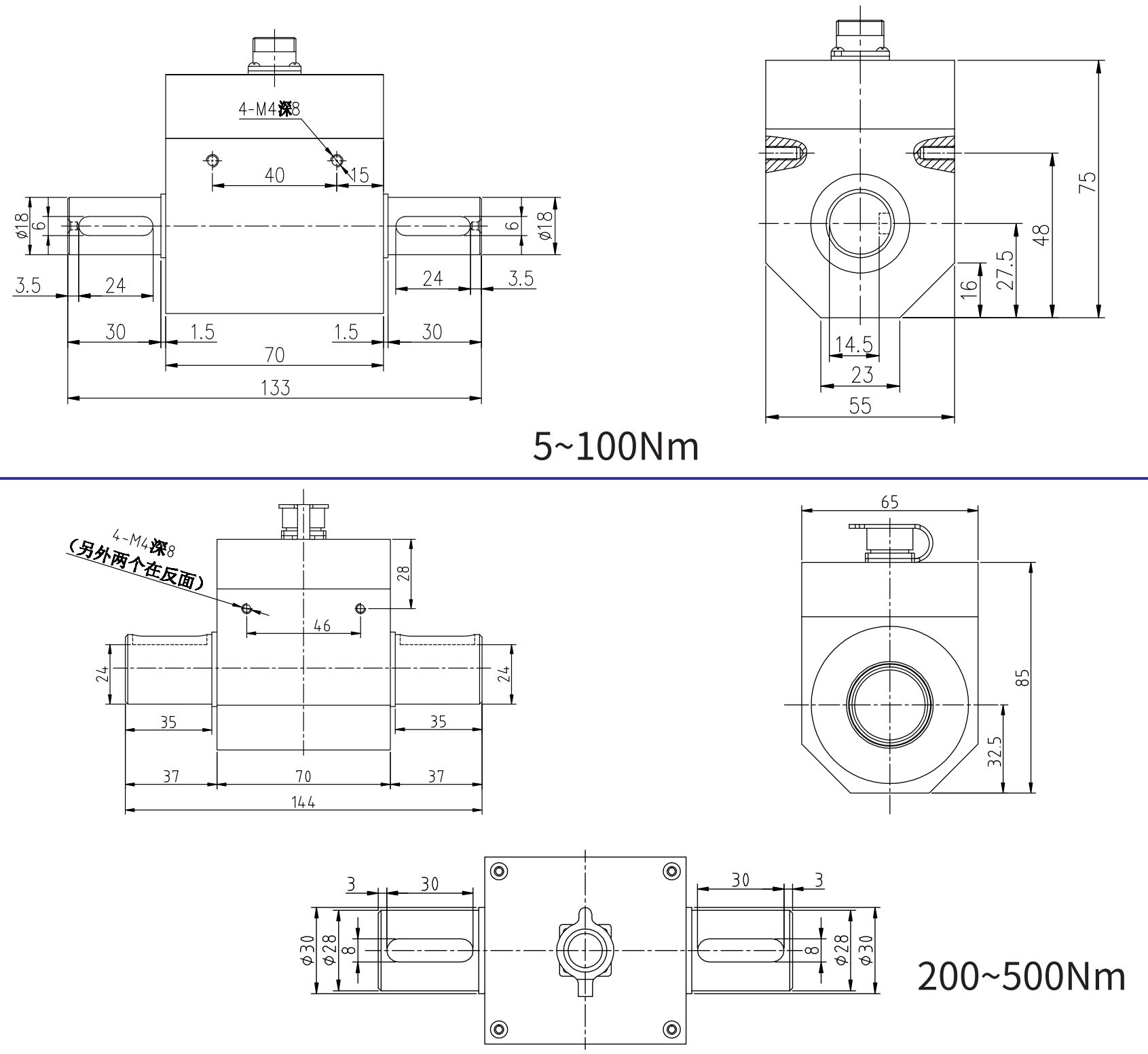

产品尺寸图

安装尺寸

产品技术资料

搭配显示测量精准

测力称重传感器自身输出为MV信号，需要放大转换才能显示数值或输出信号给上位机、PLC等。

产品技术资料

产品应用

动态扭矩传感器一般用来测试扭矩剧烈变动的场合，需要实施扑捉扭矩或扭矩峰值，如拧紧机、电动扳手、电机输出扭矩、发动机输出扭矩、钻杆扭矩。个别场合因为测试的对象是旋转的，为方便测试，动态扭矩传感器也能旋转。还可用于污水处理系统中的扭矩及功率的检测，风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测；实验室，测试部门以及生产监控和质量控制；过程工业和流程工业中。
