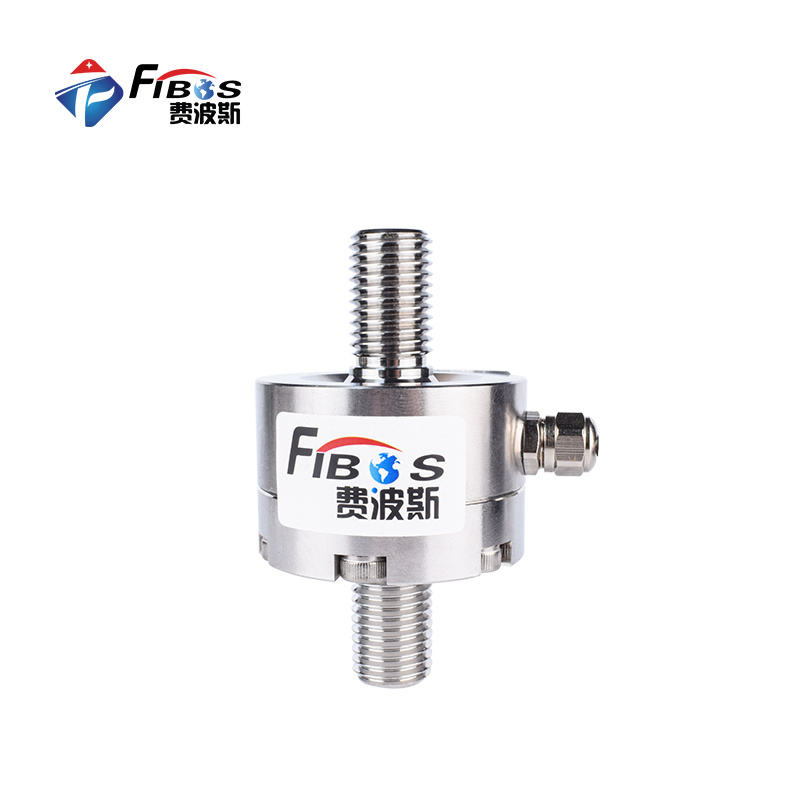

FA206

FA206螺杆式拉压力传感器可进行拉压双向使用，采用高精度电阻应变式原理，动态响应频率高，两端螺纹设计，便于安装，可满足0-1KN范围的力测量。

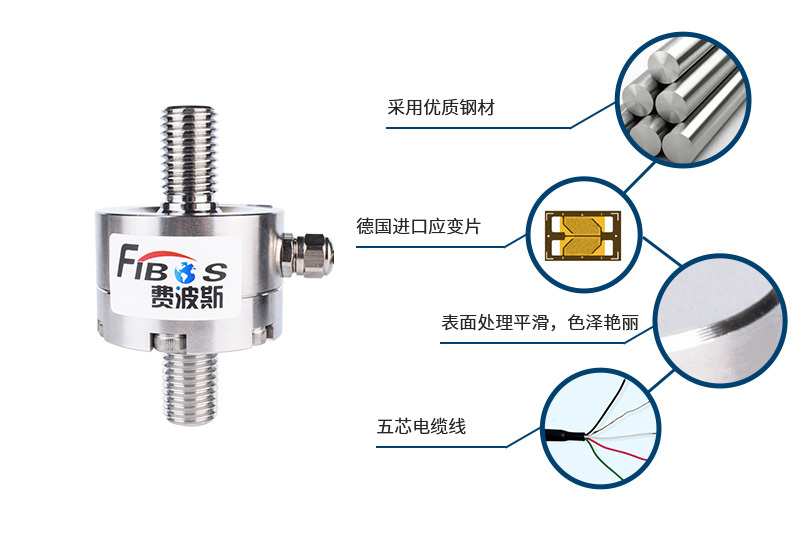

产品特点 FA206螺杆式拉压力传感器采用全不锈钢材质，拉压两用，具有良好的对称性，高精度，寿命长，结构简单，频响特性好。



技术参数 参数 技术指标 额定量程 1,2,5,10,20,50kN 输出灵敏度 1.7±20%mV/V 零点输出 ±0.03mV/V 蠕变 ≤0.1%F.S. 非线性 ≤0.2%F.S. 滞后 ≤0.1%F.S. 重复性 ≤0.1%F.S. 输入电阻 780±20Ω 输出电阻 700±10Ω 温度灵敏度漂移 0.05%F.S./10℃ 零点温度漂移 0.05%F.S./10℃ 绝缘电阻 ≥5000MΩ/100V(DC) 激励电压 5~12V 最大激励电压 15V 温度补偿范围 -10~60℃ 工作温度范围 -20~80℃ 安全过载 150%F.S. 极限过载 200%F.S. 电缆线尺寸 φ4X3000mm 产品重量 0.6kg 材料 不锈钢

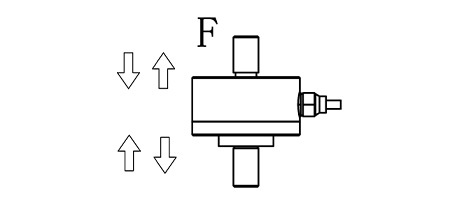

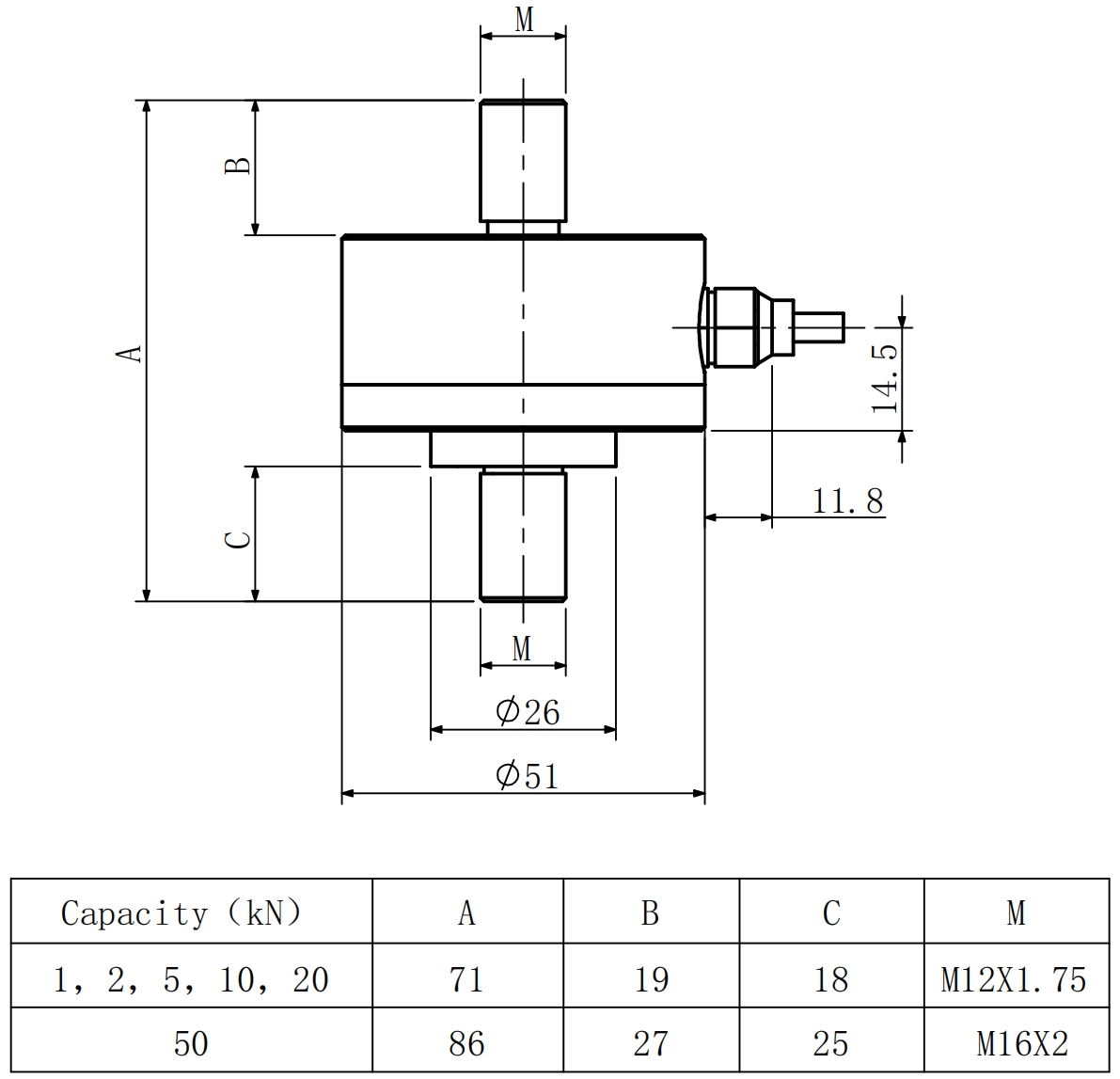

产品尺寸图 安装尺寸     受力方式     配线图



搭配显示  测量精准

测力称重传感器自身输出为MV信号，需要放大转换才能显示数值或输出信号给上位机、PLC等。







产品应用

适用于试验机、吊钩秤、铆钉机、拉压力测试仪器及自动化测控领域等。
