测力传感器
FA109

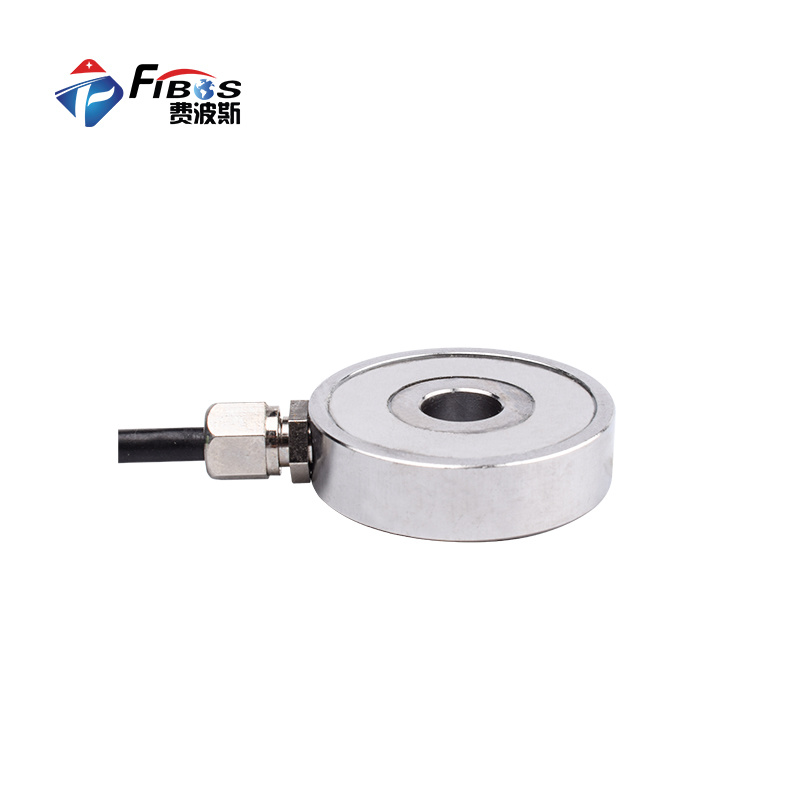

中孔测力传感器
FA109环形中空测力传感器，采用中控环形压式结构。可穿过螺杆通过链接电脑数据采集储存连接PLC等终端控制。测量范围50到1000N多种量程范围可选。（尺寸直径38，高14，穿孔17）
额定量程50,100,200,500,1000N
输出 / 灵敏度1.5±20%mV/V
材质不锈钢
量程、精度、尺寸等参数可根据需求咨询定制。
查看 2026 样册对应页-
- 商品名称: 中孔测力传感器FA109
FA109环形中空测力传感器，采用中控环形压式结构。可穿过螺杆通过链接电脑数据采集储存连接PLC等终端控制。测量范围50到1000N多种量程范围可选。（尺寸直径38，高14，穿孔17）
产品特点
高度低、变形量小、外形尺寸小；
不锈钢材料、高温可定制；
防护等级：IP67 可定制；
精度高，长期稳定性好，可靠性好，耐疲劳，使用频率高，蠕变性能好，温度漂移小，动态响应频率高；
技术参数
参数 技术指标 额定量程 50,100,200,500,1000N

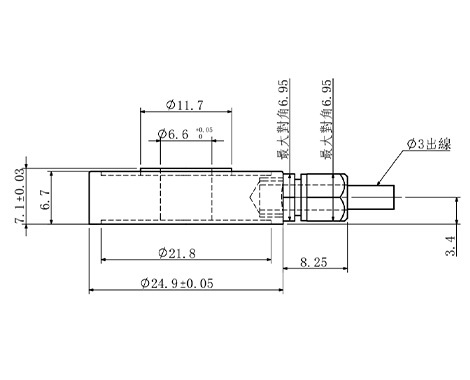

输出灵敏度 1.5±20%mV/V 零点输出 ±5%mV/V 蠕变 ≤0.1%F.S. 非线性 ≤0.5%F.S. 滞后 ≤0.2%F.S. 重复性 ≤0.2%F.S. 输入电阻 700±10Ω 输出电阻 700±10Ω 温度灵敏度漂移 0.05%F.S./10℃ 零点温度漂移 0.05%F.S./10℃ 绝缘电阻 ≥5000MΩ/100V(DC) 激励电压 10V 最大激励电压 15V 温度补偿范围 -10~60℃ 工作温度范围 -20~80℃ 安全过载 150%F.S. 极限过载 200%F.S. 电缆线尺寸 φ3X3m 材料 不锈钢 产品尺寸图
安装尺寸

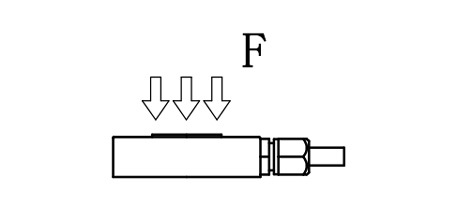

受力方式
配线图
搭配显示 测量精准
测力称重传感器自身输出为MV信号，需要放大转换才能显示数值或输出信号给上位机、PLC等。
产品应用
适用于螺杆、杆件的力值测量，螺栓预紧力测试、工业称重测力、科学研发、自动化设备、工业控制系统、力学实验及研究领域。
关联仪表
关键词:- 测力传感器
- 环形中空测力传感器
