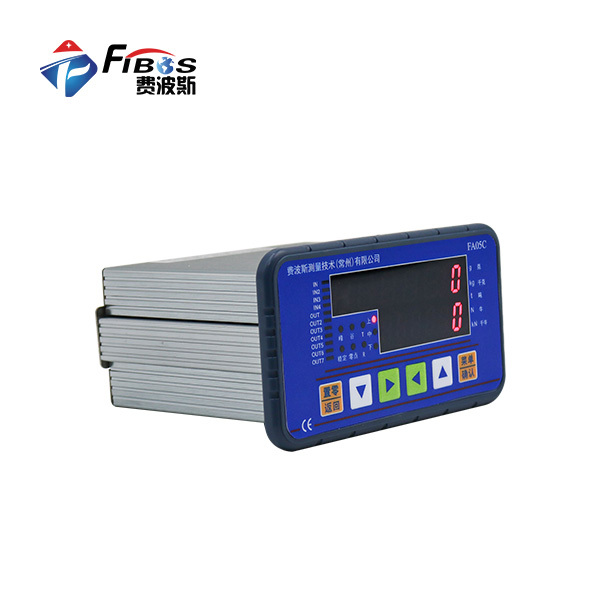

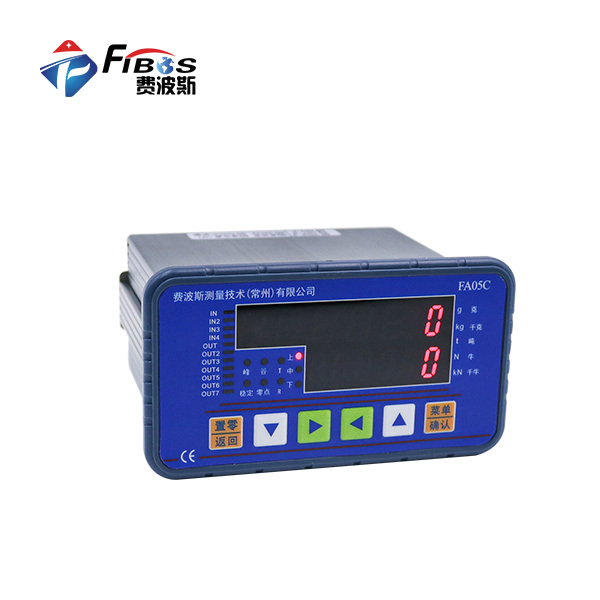

FA05C

产品特点

▶ 本控制器体积小，精度高，速度快，适用于各类 需要进行称重测力的工业现场

▶ 模拟输出信号包括4-20mA与土10V

▶ 通讯接口支持RS-485与RS-232.标准 Modbus协议支持

▶ 控制器带有上限、中限、下限界限判断功能

▶ 限位输出有3种输出模式，偏上，偏下，上下判断

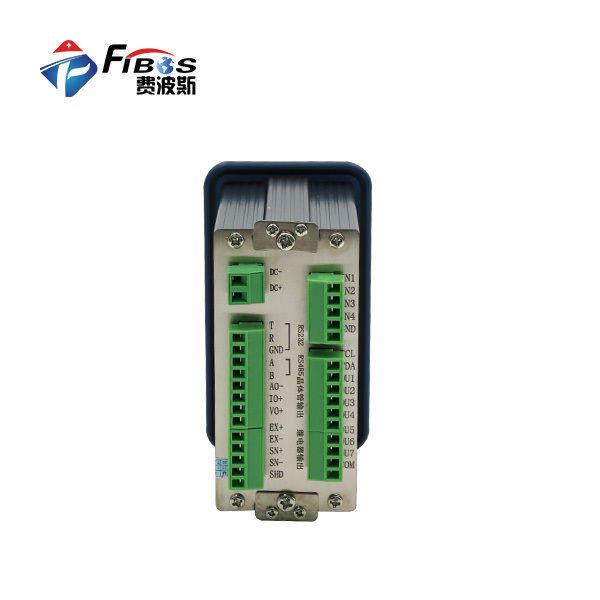

▶ I/0有4入7出，其中4路晶体管输出，3路继电器输 出，并且可自定义输入输出端口功能

▶ 可多点标定，进行线性修正

▶ 控制器供电电源采用DC24V供电，压宽±5V， 更加安全稳

参数

Specifications

技术指标/Technique

显示窗口

Display

双排LED显示

可读性

Readability

1/900000

分度值

Division value

1、2、5、10、20、50

非线性误差

Nonlinear error

≤0.002%FS

A/D转换速度

A/DConversion speed

≤3200次/秒

最大信号输入范围

Maximum signal input range

-30mV~+30mV(-6mV/V~+6mV/V)

输入负载

Input load

4只350Ω传感器

模拟量输出规格

Analog Output specification

±10V/0~10V/4～20mA

通讯输出规格

Com.Output specification

RS232/RS485

I/O输出规格

Output specification(I/O)

继电器/晶体管

满量程温度漂移

Temp.effect on output

≤10ppm/℃

零点温度漂移

Temp.effect on zero

≤10μV/℃

激励电压

Excitation voltage

5VDC

电源供给

Power supply

DC24V±5V

整机功耗

Power waste

≤10W

工作温度范围

Operation temp. range

-10～50℃

湿度范围

Humidity range

≤90%相对湿度（无凝结水)

开关量输出(触点) 容量

Switching value output (contact) capacity

3路继电器输出容量:AC220V1A  4路晶体管输出容量:DC24V0.5A

应用于料罐称重，检测称重，包装设备，锂电池注液机设备等称重；手机耳机孔、充电孔的拔插力设备，手机按键、屏幕、电池的压力测试等。3C测试设备；新能源锂电池的化成机压力测试，涂布机张力测试；机床压力测试，桥梁的应力测试等。
