称重传感器
FA544
悬臂式波纹管称重传感器
波纹管式称重传感器即弯曲梁结构传感器，采用金属波纹管焊接密封形式，内部充入惰性气体，保持较好的灵敏度。可承受拉、压两种受力形式。抗偏载、抗疲劳能力强。对恶劣的工况环境可采用不锈钢波纹管焊接密封。
额定量程5,10,20,50,100,200,500kg
输出 / 灵敏度2.0±0.02mV/V
材质不锈钢
量程、精度、尺寸等参数可根据需求咨询定制。
查看 2026 样册对应页-

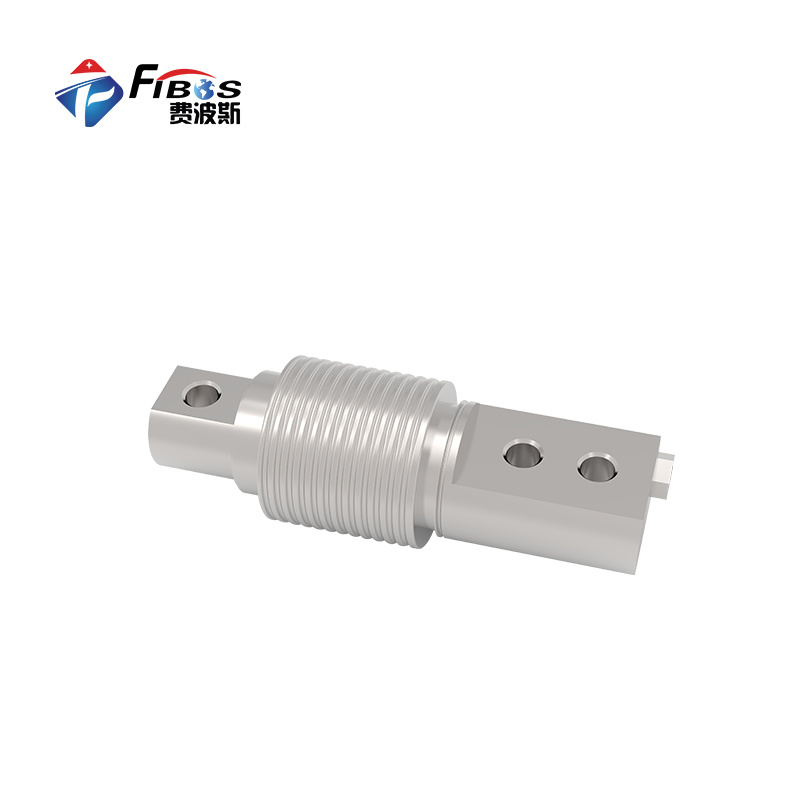

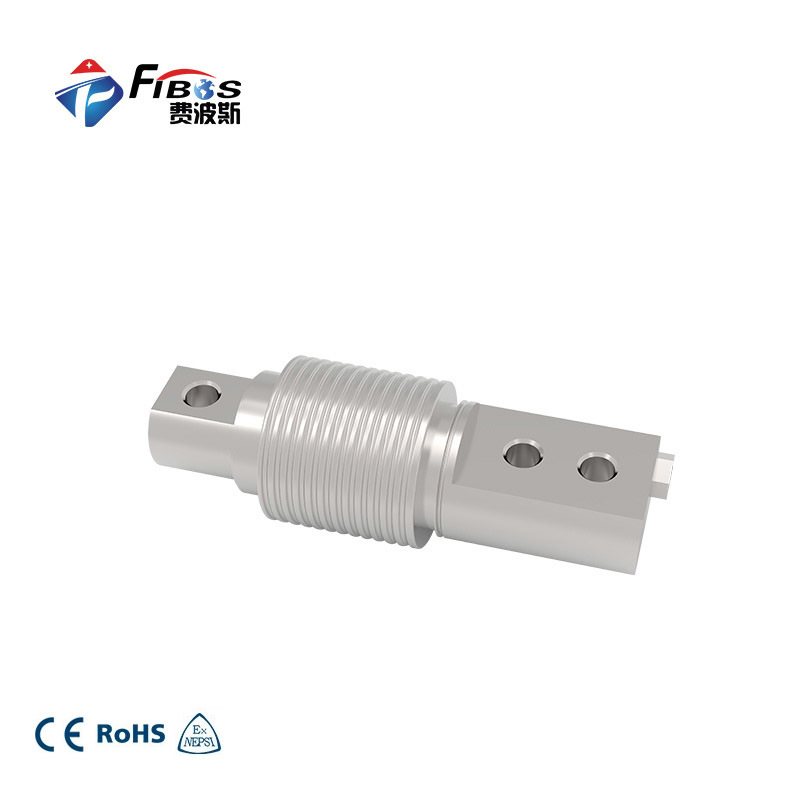

- 商品名称: 悬臂式波纹管称重传感器FA544
波纹管式称重传感器即弯曲梁结构传感器，采用金属波纹管焊接密封形式，内部充入惰性气体，保持较好的灵敏度。可承受拉、压两种受力形式。抗偏载、抗疲劳能力强。对恶劣的工况环境可采用不锈钢波纹管焊接密封。

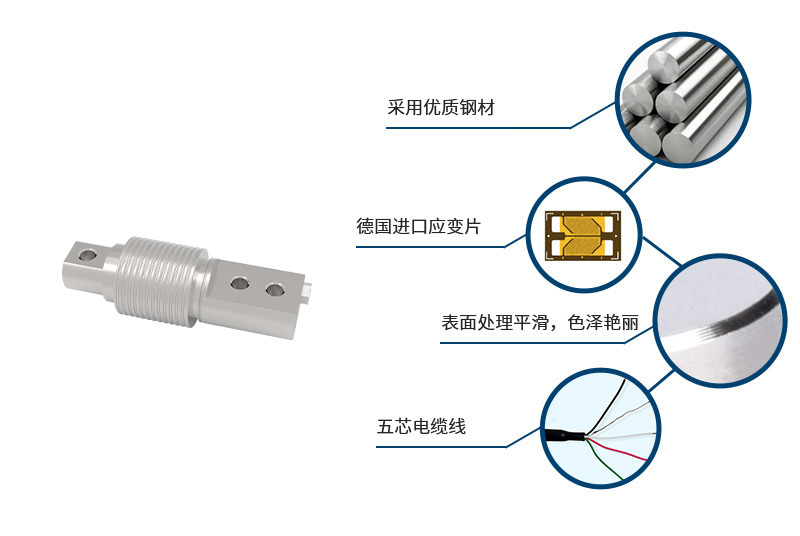

产品特点
具有良好的机械性能，如强度高，抗冲击韧力好，疲劳强度高，具有良好的机械加工与热处理性能。良好的弹性性能，弹性极限高，蠕变小，且抗氧化耐腐蚀。
技术参数
参数 技术指标 额定量程 5,10,20,50,100,200,500kg 输出灵敏度 2.0±0.02mV/V
零点输出 ±1%mV/V 蠕变 ≤0.0166%F.S. 非线性 ≤0.02%F.S. 滞后 ≤0.02%F.S. 重复性 ≤0.018%F.S. 输入电阻 387±4Ω 输出电阻 350±1Ω 温度灵敏度漂移 0.008%F.S./10℃ 零点温度漂移 0.012%F.S./10℃ 绝缘电阻 ≥5000MΩ/100V(DC) 激励电压 5~12V 最大激励电压 15V 温度补偿范围 -10~40℃ 工作温度范围 -20~60℃ 安全过载 150%F.S. 极限过载 200%F.S. 电缆线尺寸 φ6X3m 材料 不锈钢 产品尺寸图

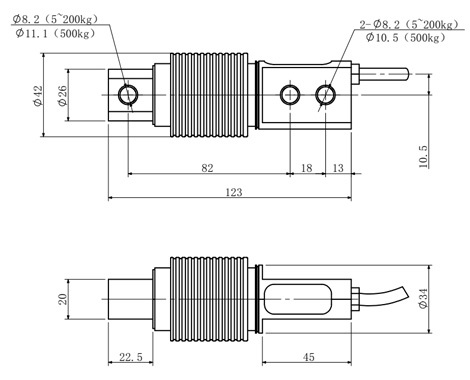

安装尺寸

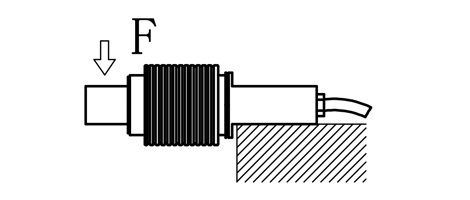

受力方式

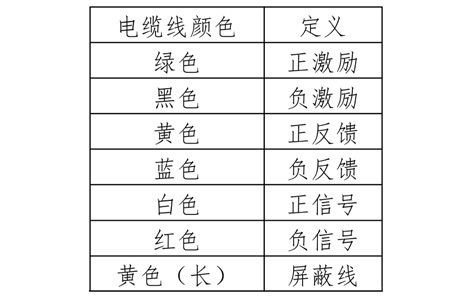

配线图

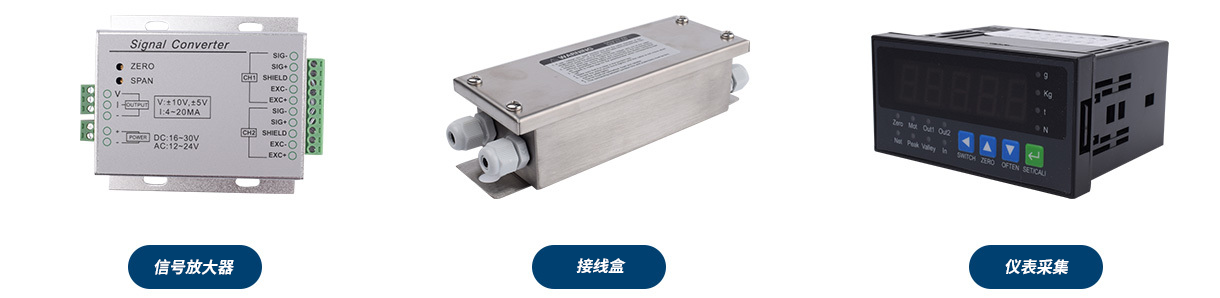

搭配显示 测量精准
测力称重传感器自身输出为MV信号，需要放大转换才能显示数值或输出信号给上位机、PLC等。
产品应用
波纹管称重传感器属于压式称重传感器的一种；应用于动态与静态称重设备；常见动态称重设备：称重给煤机、称重给料机、电子皮带秤、螺旋称、电子计量皮带秤、单托辊皮带秤、双托辊皮带秤、螺旋称重给料机、配料秤等测控设备。常见静态称重设备：汽车衡、包装秤、料斗秤、单机称等称重设备。
关联仪表
关键词:- 波纹管式称重传感器
- 弯曲梁结构传感器
