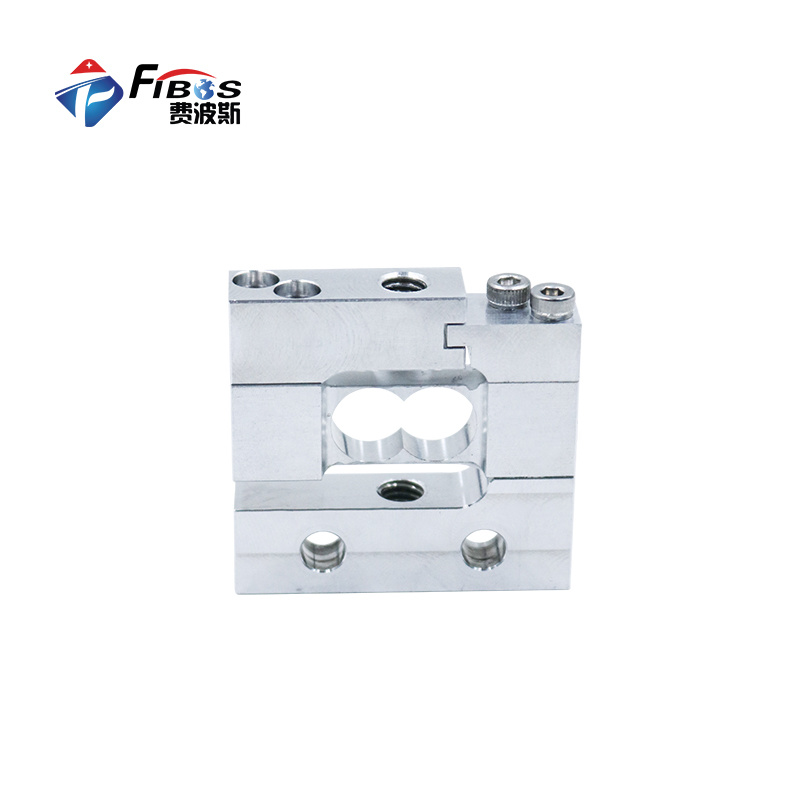

FA317

FA317微型不锈钢S型传感器采用S型梁结构，中心区域受力，可进行拉压双向测力使用。两端设有螺纹预留孔，安装简便，可满足5-200N范围的力测量。

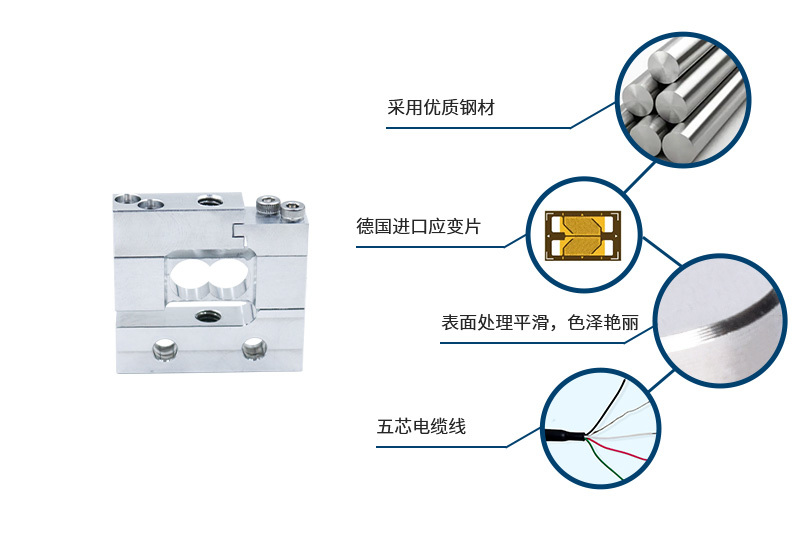

产品特点 FA317S型拉压力传感器采用不锈钢制作，防水、防油、耐腐蚀。胶密封防护处理，具有良好的对称性，工业级高精度，体积小巧，安装容易，使用方便。



技术参数 参数 技术指标 额定量程 2N 输出灵敏度 1.0±20%mV/V 零点输出 ±2%mV/V 蠕变 ≤0.05%F.S. 非线性 ≤0.05%F.S. 滞后 ≤0.05%F.S. 重复性 ≤0.05%F.S. 输入电阻 380±30Ω 输出电阻 350±5Ω 温度灵敏度漂移 0.05%F.S./10℃ 零点温度漂移 0.05%F.S./10℃ 绝缘电阻 ≥5000MΩ/100V(DC) 激励电压 5~12V 最大激励电压 15V 温度补偿范围 -10~60℃ 工作温度范围 -20~80℃ 安全过载 150%F.S. 极限过载 200%F.S. 电缆线尺寸 φ2X3000mm 材料 铝合金 产品重量 0.1kg

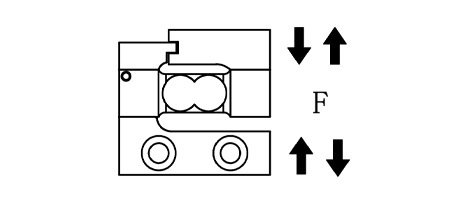

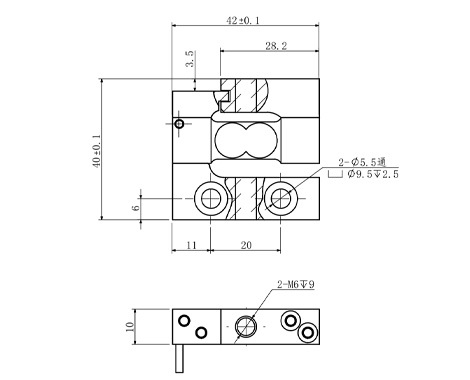

产品尺寸图 安装尺寸     受力方式     配线图



搭配显示  测量精准

测力称重传感器自身输出为MV信号，需要放大转换才能显示数值或输出信号给上位机、PLC等。







产品应用

适用于抛光打磨制造工艺、3C产品测试、新能源产品组装、机器人领域及其他小空间力测试及控制系统。



关键词:

• S型传感器
• 拉压双向测力
