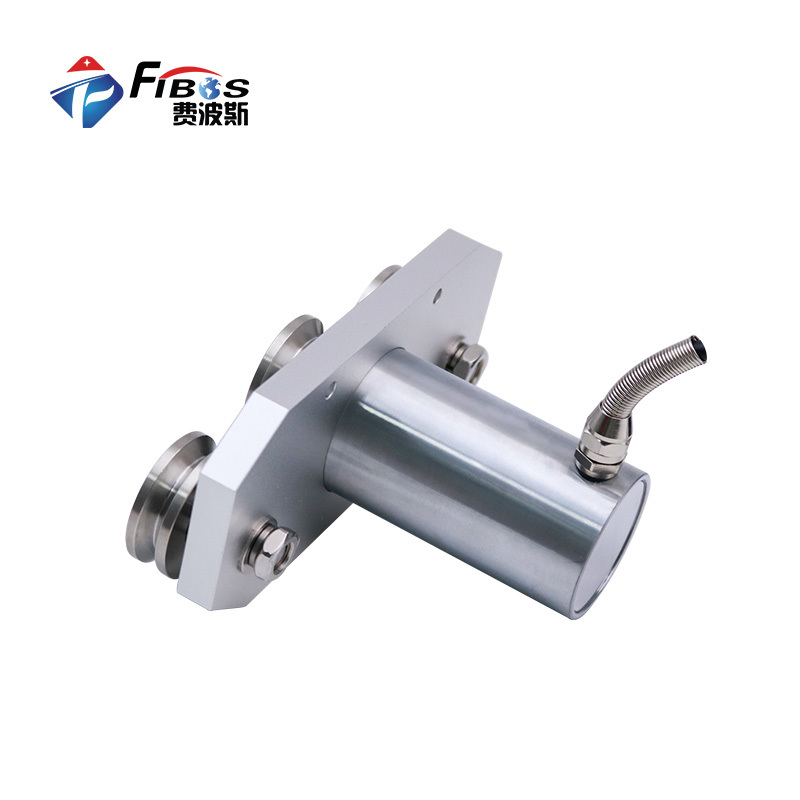

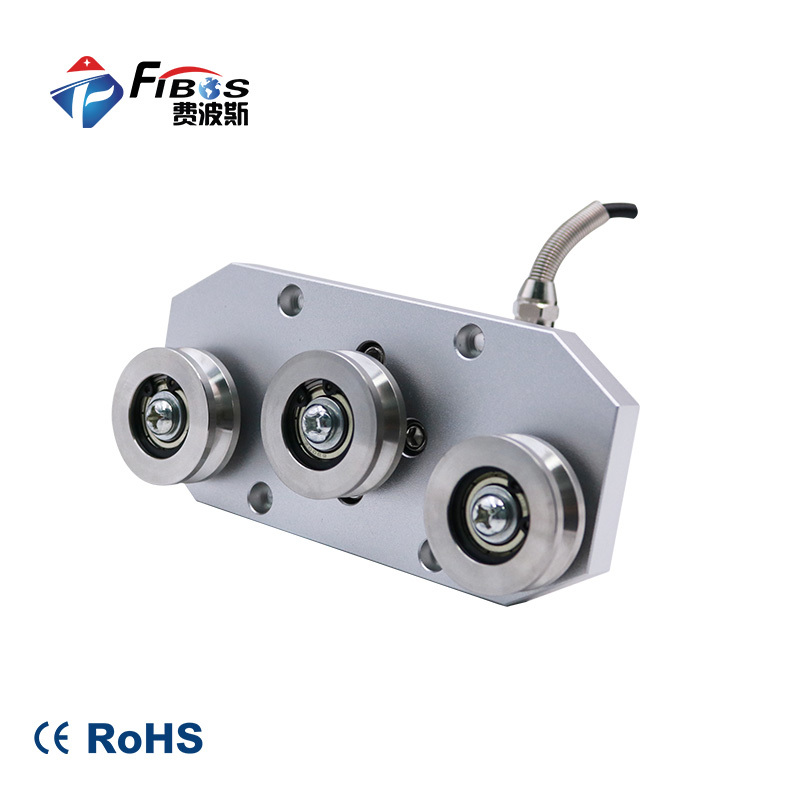

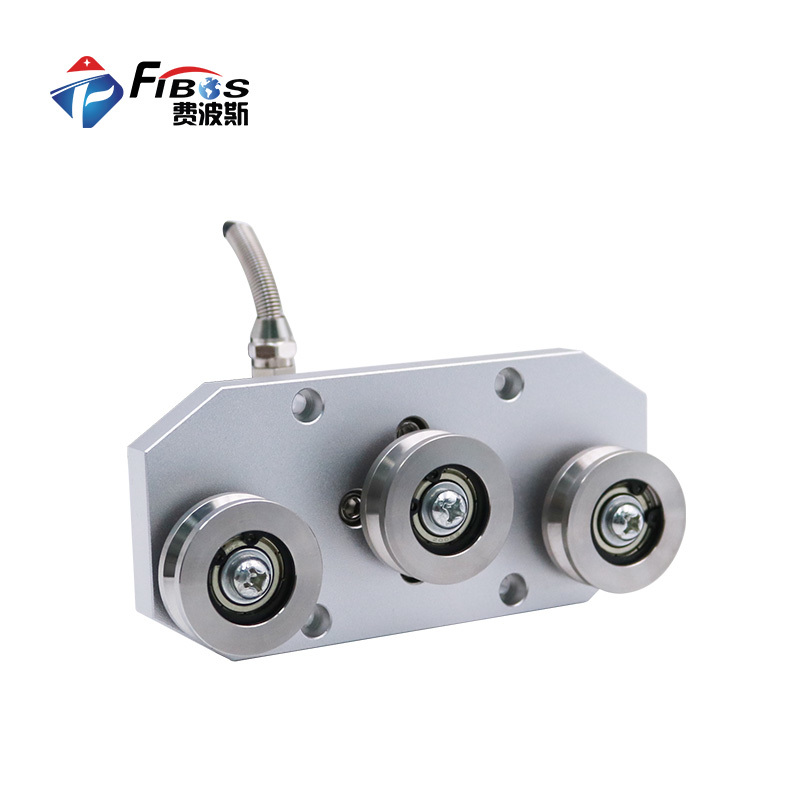

FA9133三滑轮张力传感器

本公司自主生产的905系列张力传感器主要针对新能源硅切割机及多种新型绕线机设备。配合张力放大器，将传感器的测量数据转化成模拟量或者串口信号发射给控制端实时监测线缆张力，持续保障设备平稳正常运行。

额定量程详见产品资料

输出 / 灵敏度0.6±10%mV/V

材质铝合金

量程、精度、尺寸等参数可根据需求咨询定制。

商品名称: FA9133三滑轮张力传感器

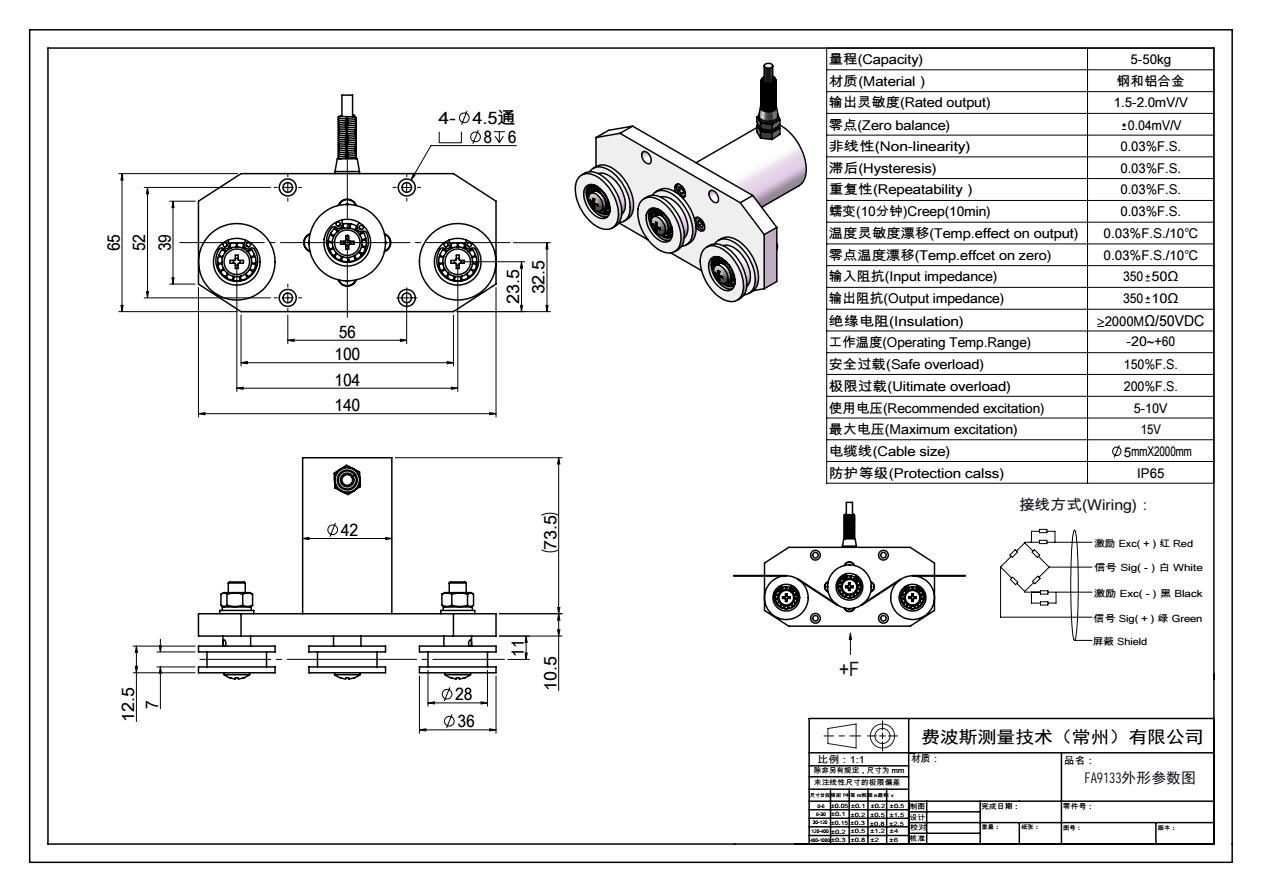

产品技术资料

产品介绍
三滑轮传感器是一种实用的工具，适用于各种光纤、纱线、化纤、金属丝、电线、电缆等场所。其型号含义为：三滑轮组件包括前后二块侧板以及安装在二块侧板之间的二个导向滑轮和一个受力滑轮，传感装置与受力滑轮相连接。

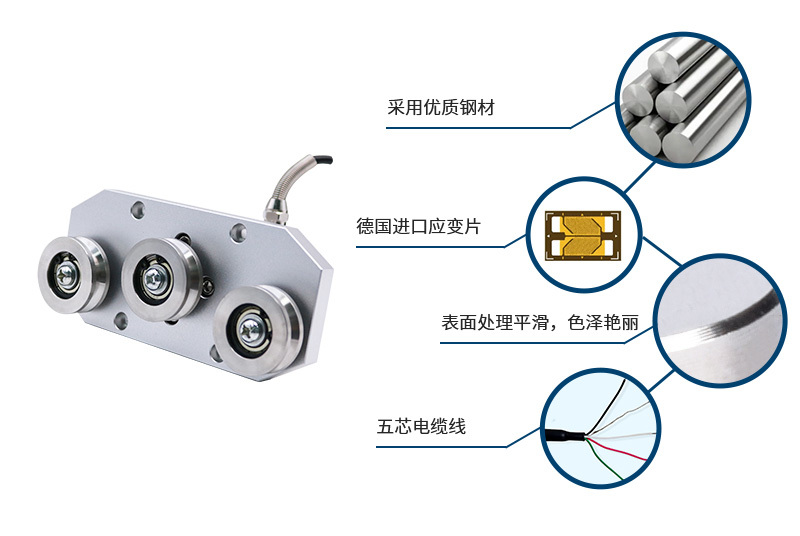

产品特点
采用工程机械专用高强度合成材料尼龙轮，广泛应用于大型吊车、载人电梯等方面，具有对钢丝绳适应性强，磨损率低的特点，安装维护方便，较之普通铁质滑轮具有更好的机械力学性能。
利用钢丝绳受力产生的张力反作用于滑轮产生的剪切力测量所吊重物的重量，精度可靠，量程范围大，钢索张力传感器，防护等级可达到IP67，适用于户外恶劣环境。
采用万向节固定，安装方便，重量轻，同时适应钢丝绳在运动过程中的摆动，都有较好的测力效果。
适用于汽车吊、履带吊等无固定绳头的起重设备。
也可在三滑轮传感器上加装测速传感器，从而满足既要测力又要测速的要求。

技术参数

参数	技术指标
输出灵敏度	0.6±10%mV/V
零点输出	±1%mV/V
蠕变	≤0.05%F.S.
非线性	≤0.1%F.S.
滞后	≤0.3%F.S.
重复性	≤0.05%F.S.
输入电阻	350±20Ω
输出电阻	350±10Ω
温度灵敏度漂移	0.05%F.S./10℃
零点温度漂移	0.05%F.S./10℃
绝缘电阻	≥5000MΩ/100V(DC)
激励电压	5~12V
最大激励电压	15V
温度补偿范围	-10~40℃
工作温度范围	-20~60℃
安全过载	150%F.S.
极限过载	200%F.S.
电缆线尺寸	航插
材料	铝合金
接线方式	红: 电源+, 绿: 信号+, 黄: 屏蔽线, 白: 信号-, 黑: 电源-
