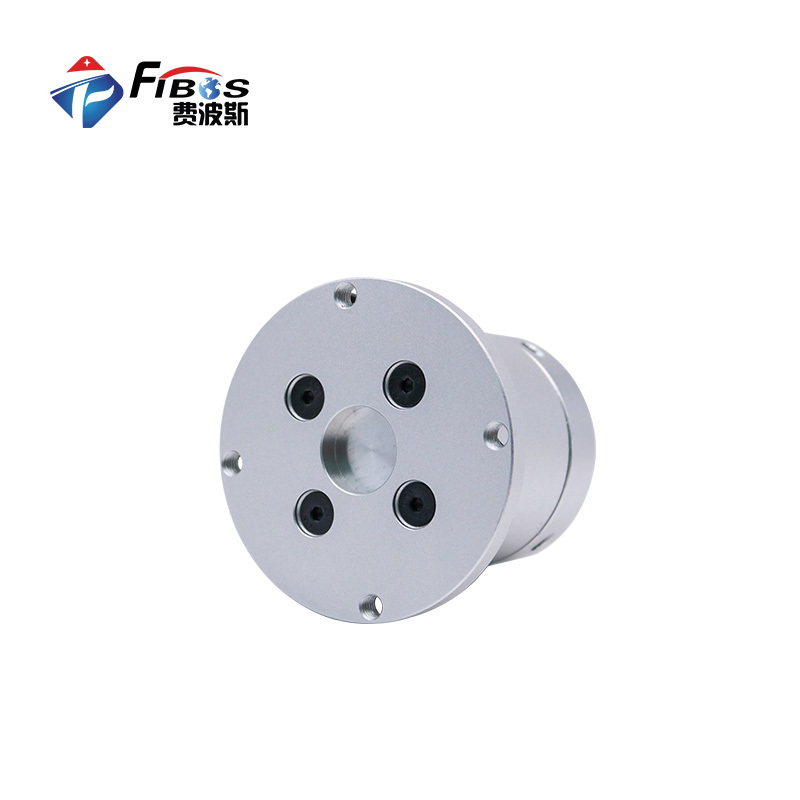

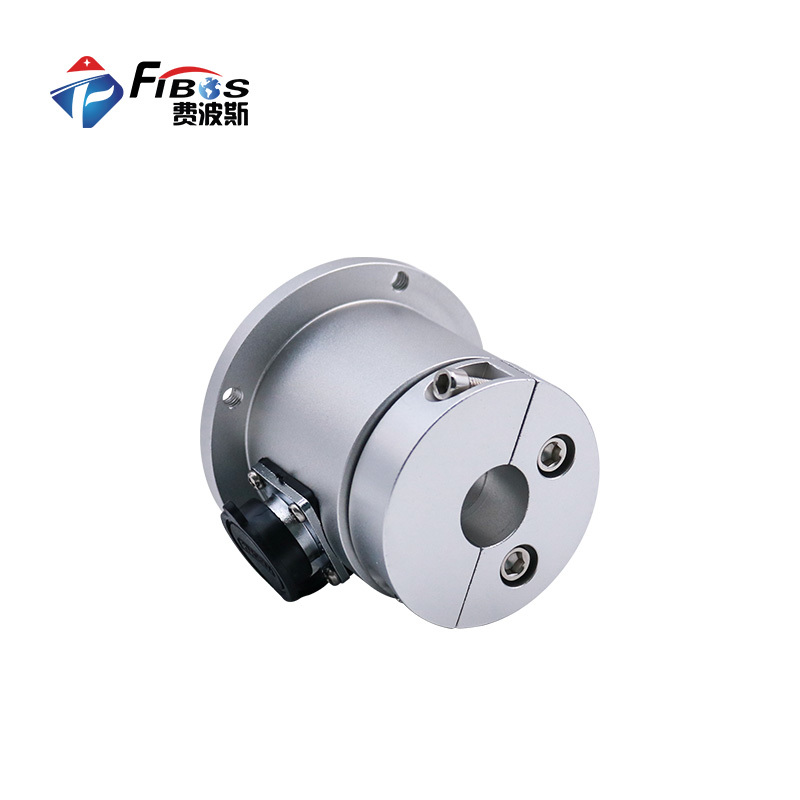

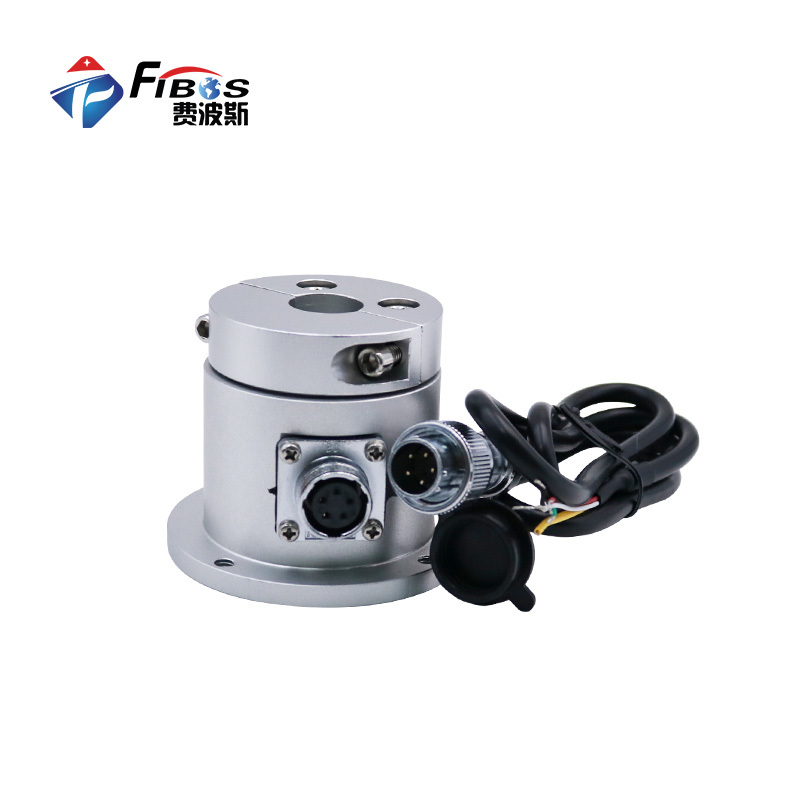

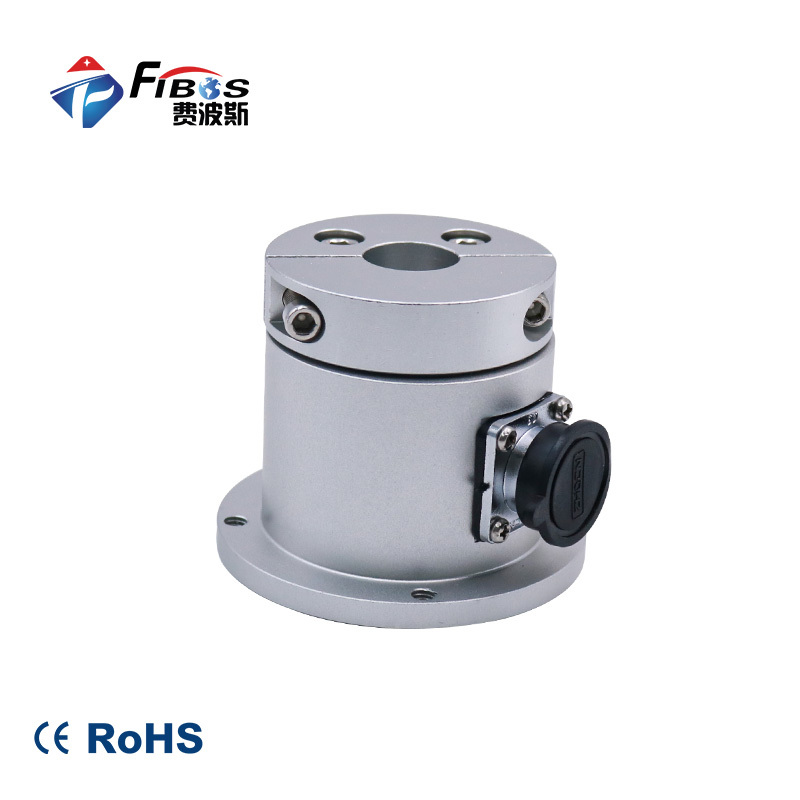

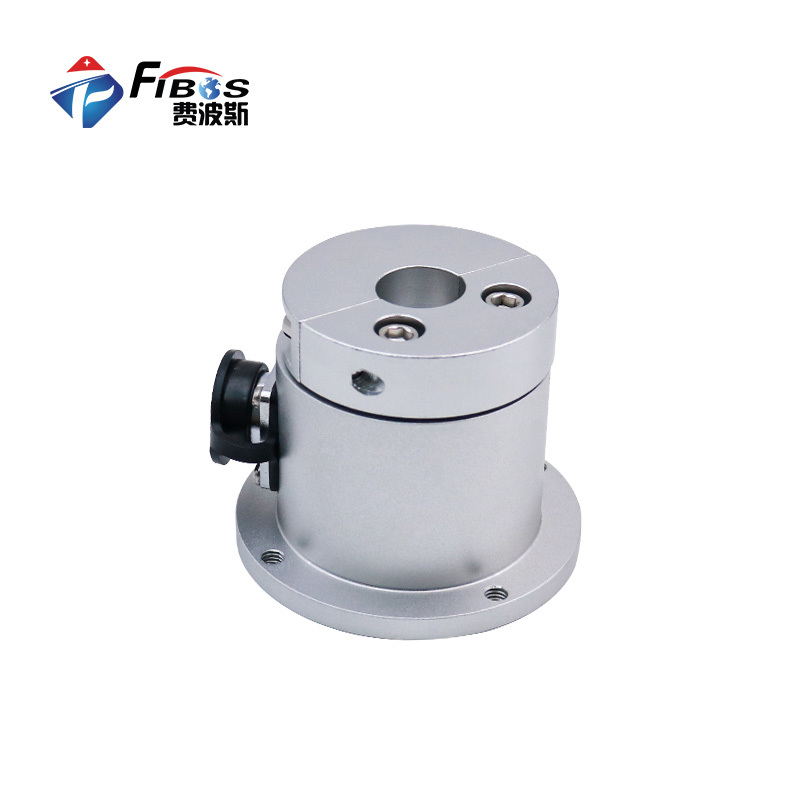

FA9134法兰式张力传感器

本公司自主生产的905系列张力传感器主要针对新能源硅切割机及多种新型绕线机设备。配合张力放大器，将传感器的测量数据转化成模拟量或者串口信号发射给控制端实时监测线缆张力，持续保障设备平稳正常运行。

额定量程详见产品资料

输出 / 灵敏度0.6±10%mV/V

材质铝合金

量程、精度、尺寸等参数可根据需求咨询定制。

商品名称: FA9134法兰式张力传感器

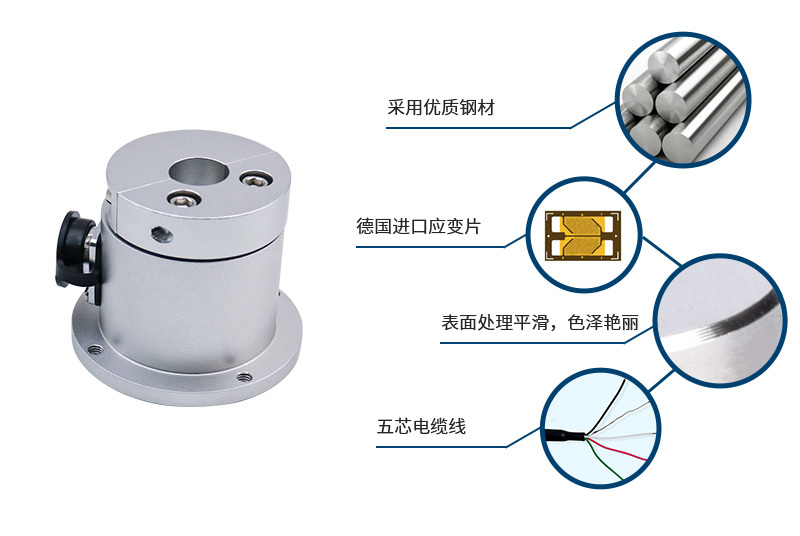

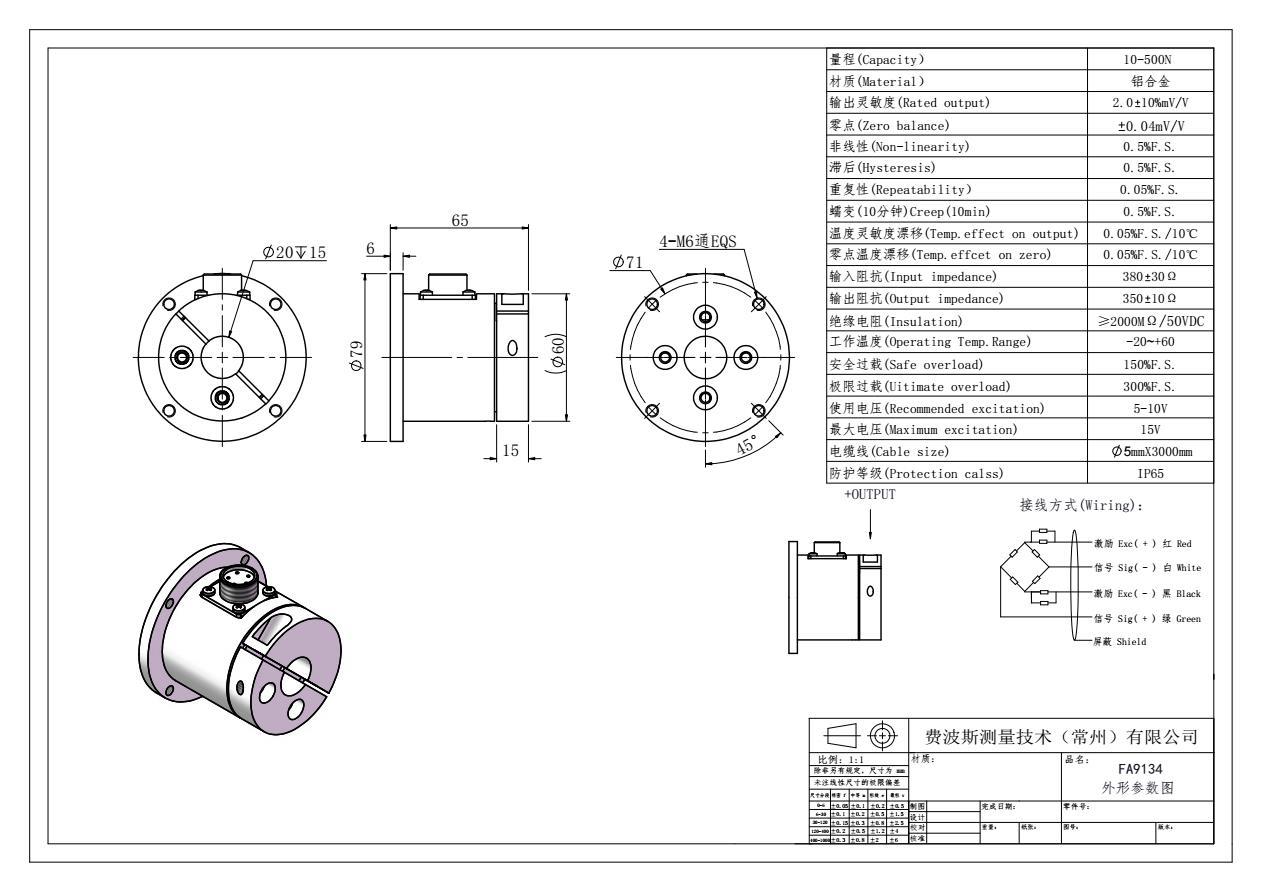

产品技术资料

产品介绍
法兰式张力传感器被成对的安装在测量辊的末端,可以精确地检测包裹角度拉动材料所产生的合力，传感器设计外形轮廓很低，可以对机架内的空间要求降低到最小程度，开口套管设计便于安装更换，有标准式安装和法兰式安装两种安装方式可供选择，采用电阻应变式原理，具有信号准确且稳定，结构紧凑，受力形变小等特点。每只传感器均经过高低温验证保证产品性能。

特点
结构紧凑，可以在狭窄设备进行安装
内置自调心轴承，可以对轴膨胀和未对准
(轴两端不在一个平面上)情况进行补偿
内置新型机械式10倍防过载保护结构
温度漂移小，具有良好的线性误差和重复性误差
坚固的连接带来长久的可靠性能
两种安装方向可以供选择

技术参数

参数	技术指标
输出灵敏度	0.6±10%mV/V
零点输出	±1%mV/V
蠕变	≤0.05%F.S.
非线性	≤0.1%F.S.
滞后	≤0.3%F.S.
重复性	≤0.05%F.S.
输入电阻	350±20Ω
输出电阻	350±10Ω
温度灵敏度漂移	0.05%F.S./10℃
零点温度漂移	0.05%F.S./10℃
绝缘电阻	≥5000MΩ/100V(DC)
激励电压	5~12V
最大激励电压	15V
温度补偿范围	-10~40℃
工作温度范围	-20~60℃
安全过载	150%F.S.
极限过载	200%F.S.
电缆线尺寸	航插
材料	铝合金
接线方式	红: 电源+, 绿: 信号+, 黄: 屏蔽线, 白: 信号-, 黑: 电源-
