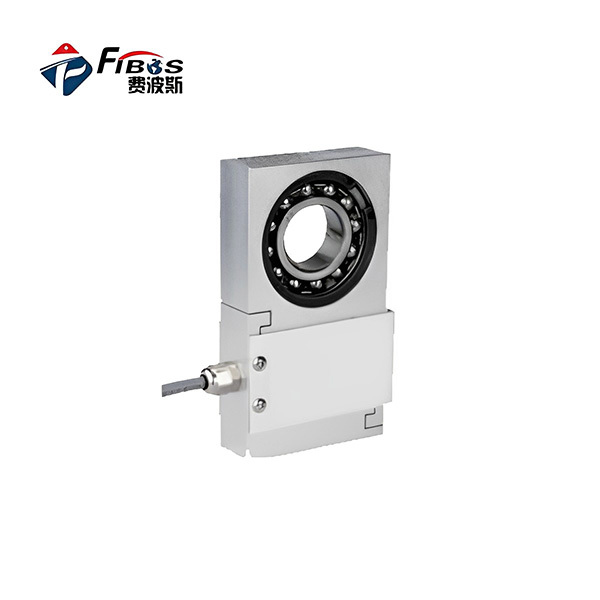

FA973

FA973系列薄型张力传感器采用惠斯通全桥电路检测卷材张力,a保了张力测量的精确度和稳定性。传感器采用活动轴结构，自带调心球轴承，可补偿由于轴在安装时的机械误差，以避免对测量造成影响;传感器具有多种安装方式可供选择,FA973-S型可通过传感器底部的螺纹孔与设备进行固定，或选择FA973-P型座式安装，也可选择FA973-墙面安装。本体采用合金材料制造以及内置双向过载保护的特点，使得FA973系列传感器可针对所有卷材进行张力测量，并且具有行业最佳的性价比，是经济型张力控制应用的最优选择。

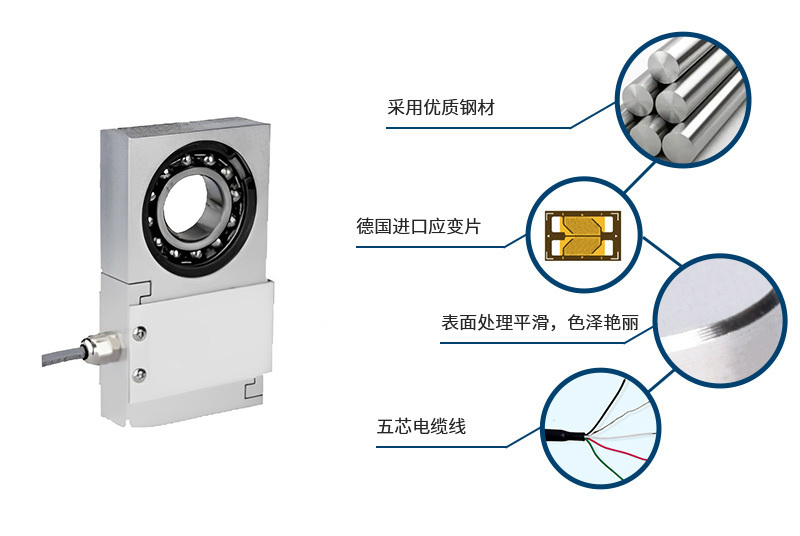

产品特点 ◆薄型设计，占用空间小。 ◆行业最佳的性能价格比，是经济型张力控制的最优选择。 ◆自动补偿因温度变化影响张力辊长变化造成的偏差。 ◆过载保护等级较高，抗震能力较强。适用于大型机械 ◆传感器自带调心球轴承，通孔式设计，安装简便。 ◆专利设计,仿冒必究



技术参数

参数	技术指标
额定量程	15~200kg
输出灵敏度	2.0±10%mV/V
零点输出	±0.03mV/V
蠕变	≤0.1%F.S.
非线性	≤0.5%F.S.
滞后	≤0.5%F.S.
重复性	≤0.25%F.S.
输入电阻	350±10Ω
输出电阻	350±5Ω
温度灵敏度漂移	0.05%F.S./10℃
零点温度漂移	0.05%F.S./10℃
绝缘电阻	≥5000MΩ/100V(DC)
激励电压	5~12V
最大激励电压	15V
工作温度范围	0~50℃
安全过载	150%F.S.
极限过载	500%F.S.
接线方式	红: 电源+, 绿: 信号+ 黄: 屏蔽线, 白: 信号-, 黑: 电源-

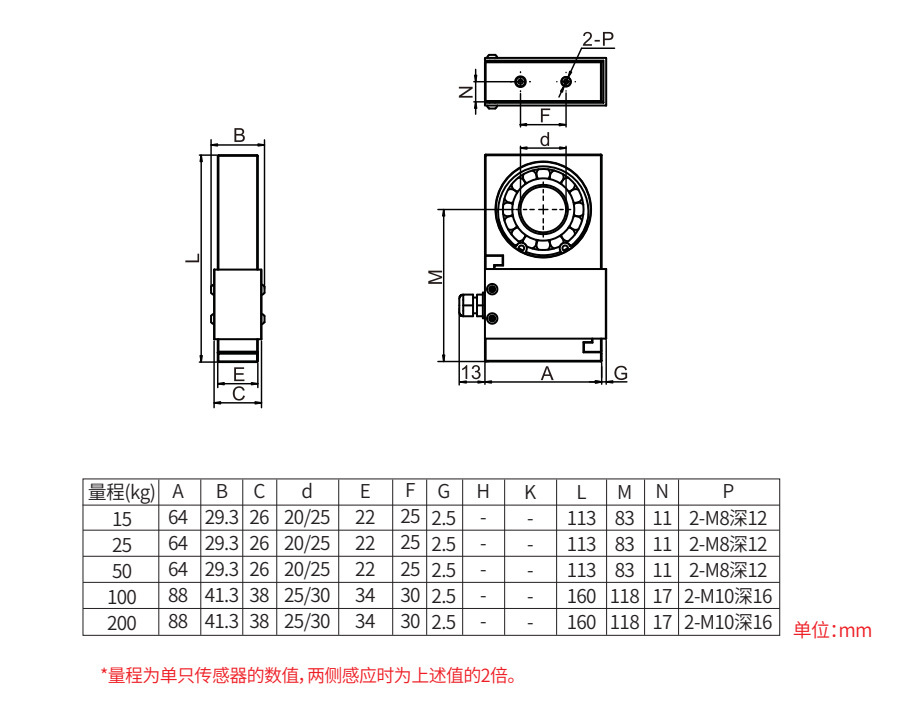

产品尺寸图

安装尺寸





搭配显示  测量精准

测力称重传感器自身输出为MV信号，需要放大转换才能显示数值或输出信号给上位机、PLC等。







产品应用

适用于控制各种卷材的张力，如卷筒纸薄膜、金属箔、无纺布、织造等，主要用于印刷包装、造纸、薄膜、纺织等行业需要控制的滚动边缘场合
