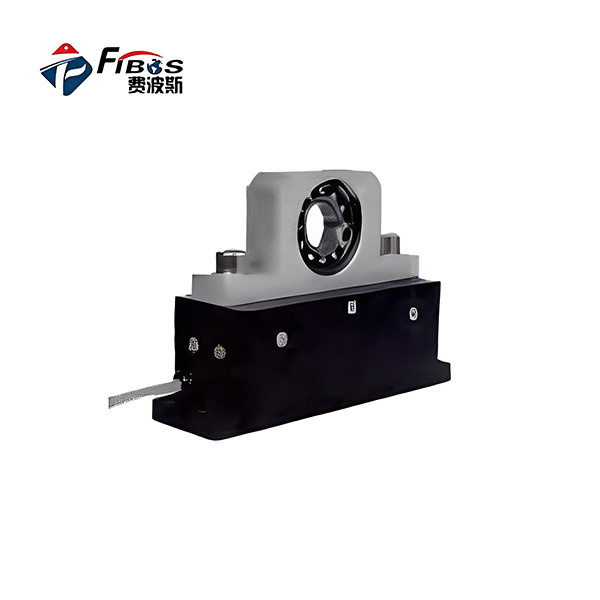

FA972

FA972系列座式张力传感器采用半导体应变片组成全桥电路检测卷材张力，材料张力通过张力测量辊轴承施加在张力传感器上,确保了张力测量的高精度、可靠性及稳定性。FA972-L系列张力传感器与轴承座共同将测力传感器和辊轴承结合在-起轴承座安装在传感器-上，这种安装确保了辊轴承和张力辊容易更換，且与轴承座的连接采用了便于安装T型槽设计，适用于不同尺寸的轴承座安装连接。

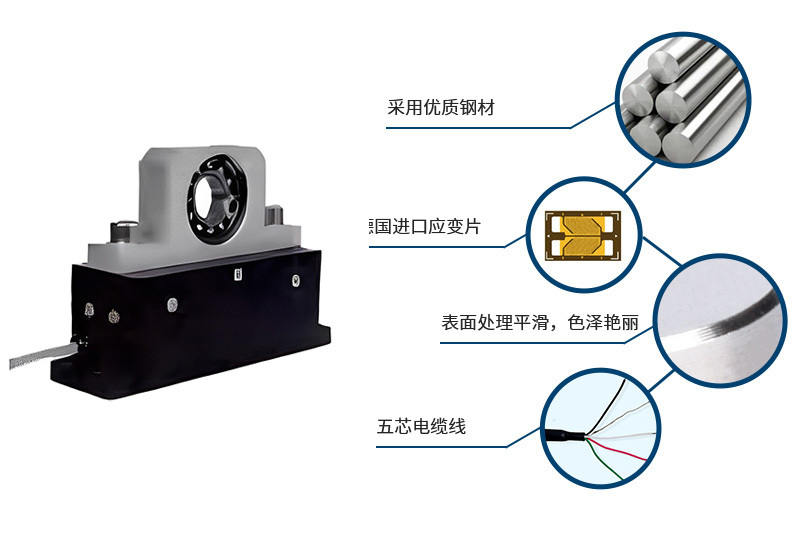

产品特点 ◆由于其运动特性优良，适用于高速机械 ◆低张力的情況下也能精确测量。 ◆自动补偿因温度变化影响张力辊长变化造成的偏差。 ◆过载保护等级较高,抗震能力较强。适用于大型机械。



技术参数

参数	技术指标
额定量程	5~100kg
输出灵敏度	2.0±10%mV/V
零点输出	±0.03mV/V
蠕变	≤0.1%F.S.
非线性	≤0.5%F.S.
滞后	≤0.5%F.S.
重复性	≤0.25%F.S.
输入电阻	350±10Ω
输出电阻	350±5Ω
温度灵敏度漂移	0.05%F.S./10℃
零点温度漂移	0.05%F.S./10℃
绝缘电阻	≥5000MΩ/100V(DC)
激励电压	5~12V
最大激励电压	15V
工作温度范围	0~50℃
安全过载	150%F.S.
极限过载	500%F.S.
接线方式	红: 电源+, 绿: 信号+ 黄: 屏蔽线, 白: 信号-, 黑: 电源-

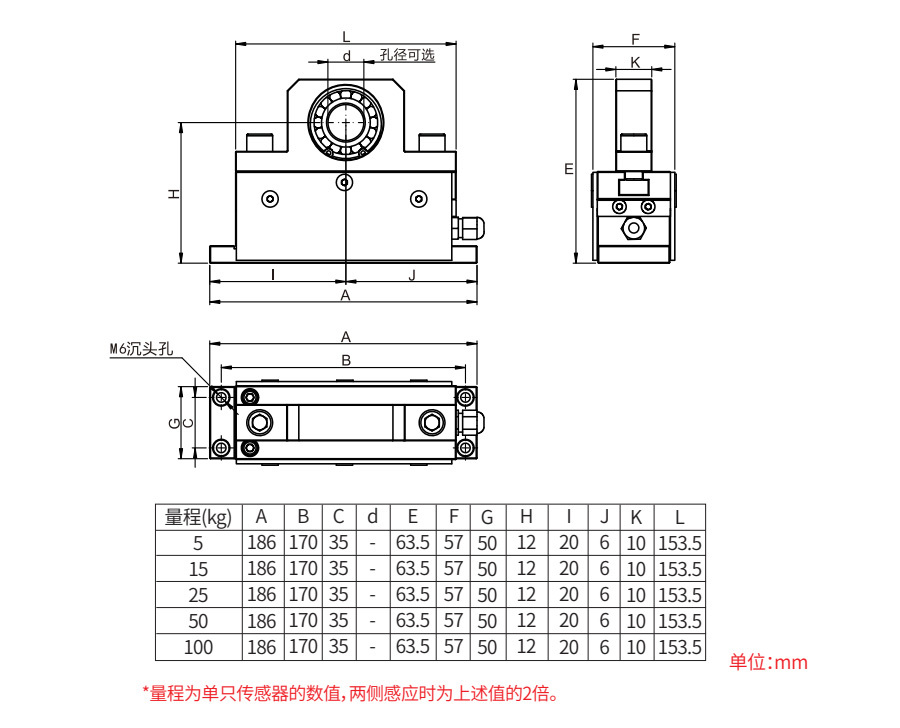

产品尺寸图

安装尺寸





搭配显示  测量精准

测力称重传感器自身输出为MV信号，需要放大转换才能显示数值或输出信号给上位机、PLC等。







产品应用

适用于控制各种卷材的张力，如卷筒纸薄膜、金属箔、无纺布、织造等，主要用于印刷包装、造纸、薄膜、纺织等行业需要控制的滚动边缘场合
