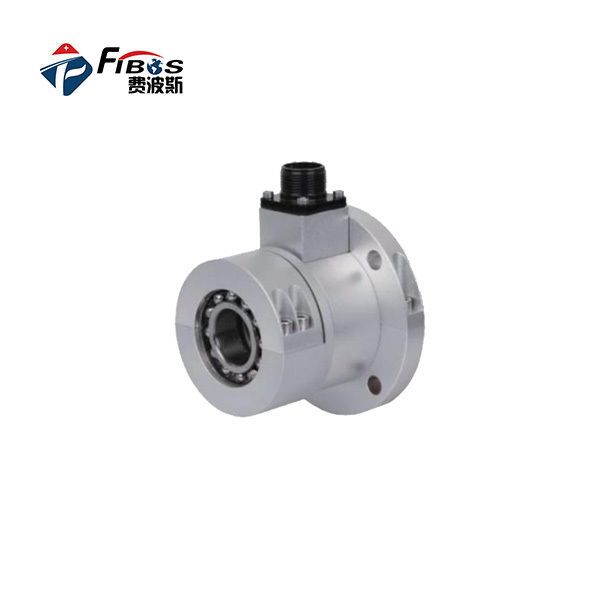

FA971

全新FA971系列张力传感器采用活动轴结构，自带调心球轴承，可补偿由于轴在安装时的机械误差，以避免对测量造成影响;便于拆卸的安装设计，多种可供选配的内孔尺寸(如可选配的轴承内孔孔径:15,17,20,25为标准件)，允许在连续材料生过程中方便安装和更换测量辊。FA971-S系列张力传感器可通过背部M12螺纹孔安装在设备的侧面结构上，也可选用FA971-FL型,通过4颗螺栓以法兰形式安装在设备的侧面结构上。本系列传感器具有精确度高、稳定性好、易于维护等特点。

产品特点 ◆由于其运动特性优良，适用于高速机械。 ◆低张力的情況下也能精确测量 ◆自动补偿因温度变化影响张力辊长变化造成的偏差。 ◆外形小,所需安装空间少，可安装在狭窄的地方。 ◆专利设计，仿冒必究



技术参数

参数	技术指标
额定量程	5~100kg
输出灵敏度	2.0±10%mV/V
零点输出	±0.03mV/V
蠕变	≤0.1%F.S.
非线性	≤0.5%F.S.
滞后	≤0.5%F.S.
重复性	≤0.25%F.S.
输入电阻	350±10Ω
输出电阻	350±5Ω
温度灵敏度漂移	0.05%F.S./10℃
零点温度漂移	0.05%F.S./10℃
绝缘电阻	≥5000MΩ/100V(DC)
激励电压	5~12V
最大激励电压	15V
工作温度范围	0~50℃
安全过载	150%F.S.
极限过载	500%F.S.
接线方式	红: 电源+, 绿: 信号+ 黄: 屏蔽线, 白: 信号-, 黑: 电源-



产品尺寸图

安装尺寸





搭配显示  测量精准

测力称重传感器自身输出为MV信号，需要放大转换才能显示数值或输出信号给上位机、PLC等。







产品应用

适用于控制各种卷材的张力，如卷筒纸薄膜、金属箔、无纺布、织造等，主要用于印刷包装、造纸、薄膜、纺织等行业需要控制的滚动边缘场合
